共模濾波器是使用電感器解決噪聲的一種措施。嚴格來說，濾波器不是電感器，而是磁性組件，對噪聲起著至關重要的作用。
關於共模濾波器
在共模濾波器中，單芯上有兩個繞組，其結構等效於兩個電感合併在一起（請參見下圖）。當電流在繞組中流動時，磁芯中會產生磁通，並且響應於突然的電流變化而產生的動作使電流難以流動（扼流功能）。這與電感的自感應作用相同。
共模濾波器基本上用於傳遞差模電流而不通過共模電流。在此，將兩條導線沿相同方向纏繞在一個芯上這一事實很重要。

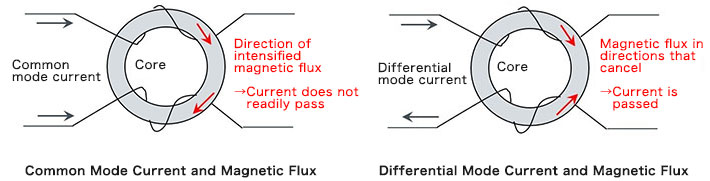

如下圖所示，差模電流在兩條導線中沿兩個方向傳播，從而在磁芯中沿相反的方向產生磁通，從而抵消了磁通。結果，沒有阻礙電流流過濾波器的動作。
另一方面，共模電流沿相同方向流動，因此磁通量增強，因此電流不容易流動。換句話說，作為共模噪聲的共模電流不容易通過並被濾除。
使用共模濾波器處理噪聲
此處的討論提到了開關電源中的噪聲，因此我們在此提供一個用作電源中的輸入濾波器的示例。

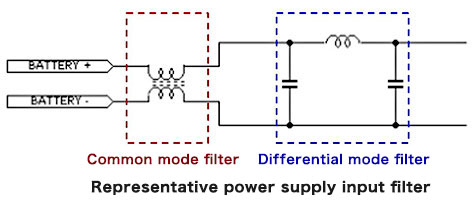

該圖在“開關電源的輸入濾波器”中使用過；以這種方式將共模濾波器插入電源的輸入線。與用於信號線的共模濾波器相比，具有分裂繞組結構使得差模阻抗更高的共模濾波器被用作電源線的共模濾波器。通常將這樣的組件準備為用於電源線的共模濾波器，並且還可以預期在減弱差模噪聲方面的效果。但是，由於在從數百kHz到幾MHz的頻率處的差模阻抗極低，因此通常也使用π型濾波器和其他用於差模噪聲的濾波器。
