隨著世界朝著更加節能的方向發展,對電子設備的低功耗需求也越來越大。這反過來增加了電源設計技術的重要性。選擇合適的電感器是實際電源設計中的關鍵點。
在集成電路之後,電感器是DC-DC轉換器的核心組件,選擇合適的電感器可以提高轉換效率。選擇合適的電感器的主要參數包括電感,額定電流,交流電阻和直流電阻。這些參數還包含功率電感器特有的概念。
例如,功率電感器有兩種類型的額定電流,但是您是否想知道兩者之間的區別是什麼?
為了回答這個問題,讓我們解釋一下功率電感器的兩個單獨的額定電流。

■兩種額定電流的原因
確定功率電感器額定電流的方法有兩種:“基於自身溫度升高的額定電流”和“基於電感值變化率的額定電流”。
這些方法中的每一種都有單獨的重要含義。 “基於自身溫度升高的額定電流”以組件的發熱為指標指定額定電流,超過此範圍的操作可能會損壞組件或導致設置故障。

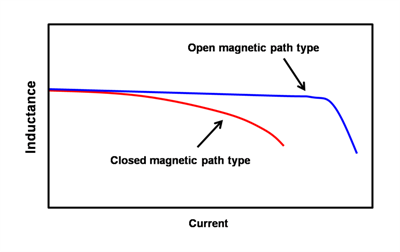

另一方面,“基於電感值的變化率的額定電流”以電感值的下降率作為指標來指定額定電流。超過此範圍的操作可能會增加紋波電流,從而導致IC控制變得不穩定。磁飽和的趨勢,即電感值下降的趨勢,根據電感器的磁路結構而不同。
